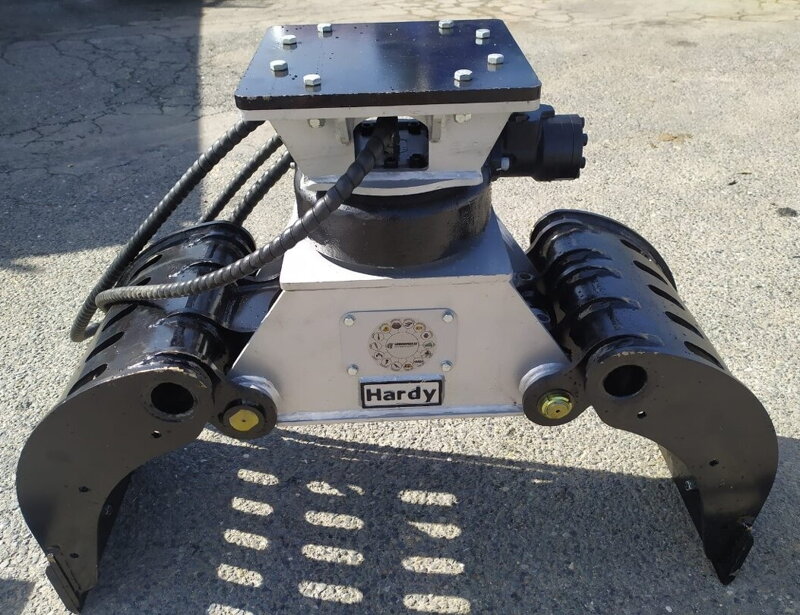

Hydraulický sortýrovací drapák RDG01 – pro stroje 3–4 t (360° otoč)
Hydraulický sortýrovací drapák RDG01 je kompaktní, přitom velmi odolné zařízení určené pro minibagry o hmotnosti 3–4 tuny. Díky 360° otoči a robustní konstrukci z oceli S355J2+N a břitům z otěruvzdorné oceli 500HB nabízí výbornou životnost a přesnost při třídění, nakládání a manipulaci se sypkými i kusovými materiály.
Hlavní vlastnosti
- Značkové hydromotory otoče: EATON, Parker, MS Hydraulic
- Břity z otěruvzdorné oceli 500HB, tělo z oceli S355J2+N
- Vyměnitelné pouzdra a čepy pro snadnou servisní údržbu
- Možnost dodání uchycení pro Lehnhoff, Verachtert, Miller nebo Martin
- Volitelně bočnice pro efektivnější práci se sypkými materiály
Technické parametry (RDG01)
| Parametr | Hodnota |
|---|---|
| Rotační úhel | 360° |
| Požadovaný tlak pro motor | 90–110 kg/cm² (≈ 8.8–10.8 MPa) |
| Požadovaný průtok pro hydraulický motor | 20–35 l/min |
| Síla pístnice | 4 tuny |
| Požadovaný tlak pro pístnici | 110–140 kg/cm² (≈ 10.8–13.7 MPa) |
| Požadovaný průtok pro pístnici | 24–40 l/min |
| Vhodné pro hmotnost stroje | 3–4 t |
| Otevřená šířka A | 1160 mm |
| Šířka C | 450 mm |
| Hmotnost drapáku | 230 kg |
| Materiály | Břity: 500HB (otěruvzdorná ocel), Tělo: S355J2+N |
| Uchycení | Možnost uchycení pro čepy nebo rychloupínače Lehnhoff, Verachtert, Miller, Martin |
Připojení / zapojení hydrauliky
Způsob zapojení: 2 hadice z pístnice zapojte do sekce kladiva. Další 2 hadice z motoru zapojte do okruhu svahovky. POZOR: dodržujte doporučený tlak a průtok dle tabulky výše. Pokud je průtok nebo tlak vyšší, použijte 5. hadici jako zpátečku/přepad.
Servis a údržba
- Vyměnitelné pouzdra a čepy pro rychlou výměnu opotřebitelných dílů
- Břity a další opotřebitelné díly jsou snadno dostupné a vyměnitelné
- Pravidelná kontrola těsnění a přípojek hydrauliky prodlouží životnost zařízení
Potřebujete uchycení nebo přizpůsobení pro konkrétní stroj? Kontaktujte nás – připravíme nabídku na míru.
